什么是回轉切換閥,三狀態網,盤式停風閥

回轉切換閥

回轉切換閥是針對分室結構類袋式除塵器切閥門多、故障率高、運行不可靠而開發的一項專利技術，用一閥代替多閥，實現分室切換定位反吹清灰。其具有結構簡單、布置緊湊、控制方便、運行可靠等優點，如圖6-31所示。

三狀態網

三狀態閥是為實現三狀態清灰而專門開發的筒形閥體，與回轉切換閥配合使用。三狀態閥為雙筒結構體，內筒開一窗口作步進旋轉，以設定周期與外筒體的過濾或清灰接口重合,實現三狀態切換。

盤式停風閥

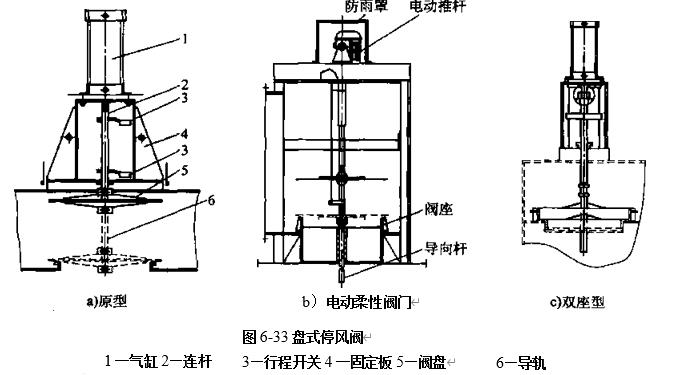

盤式停風閥是分室結構除塵器實現分室停風、離線清灰的通用閥門，采用圓盤閥板，立式安裝，大多用氣缸作驅動裝置，如圖6-33a所示。這種閥的缺點：一是閥板的定位以及閥座密封因熱變形老化等原因而不可靠；二是氣缸在低氣壓時，閥盤下落自閉，影響系統的正常運行。為此，開發了柔性閥板、雙座閥板以及改為電動氣缸驅動等多種形式，如圖6-33b、c所示。
