三通切換網的改進形式是怎樣的（原設計通用型三通閥有什么問題）

原設計通用型三通閥為單室體結構，釆用平板形單閥板，回轉90。，對兩個閥座實現開關切換。存在主要問題是：在過濾狀態，閥板轉至上方，關閉反吹風氣流，但由于反吹風閥座存在反向壓差A(yù)P,閥板在自重的作用下自開啟，成為除塵器的漏風點，增加漏風率，并致使正處于反吹清灰的袋室反吹風能力不足，影響清灰效果。

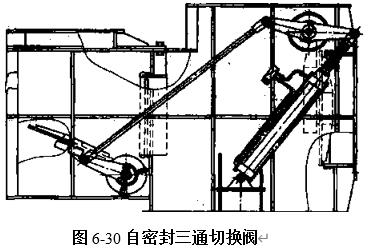

改進型三通閥為雙室結構，采用球面形雙閥板，同步回轉90°,對兩個閥座實現開關切換，有效解決了通用型三通閥存在的問題，如圖6-29所示。在工程中實際應用的自密封三通切換閥如圖6-30所示。
