三足式離心機應用探索之采用MCS晶體管測速裝置和濾布再生裝置

采用MCS晶體管測速裝置

采用了 MCS晶體管測速自控裝置,實現了離心機工作程序連續、變速自動轉換,全自動程序控 制。MCS是通過“轉速脈沖發生器”將轉速信號變換成頻率電信號，經（卜-v）變換器將頻率電信號變換成直流電壓信號，并輸入“斯密特”觸發器進行開關轉換，以輸出某一調定的轉速動作信號，控 制離心機以高速分離制動至所調定的低轉速時，自動解除制動,并使轉鼓自動轉入低速進行刮料。MCS可在30-1400 r/min轉速范圍內任意取一轉速信號,進行程序變速轉換自動控制，并可通過 轉速表指示轉鼓的轉速。圖14-4所示為SXY-1000型離心機的脈沖測速自控裝置原理與系統。

采用濾布再生裝置

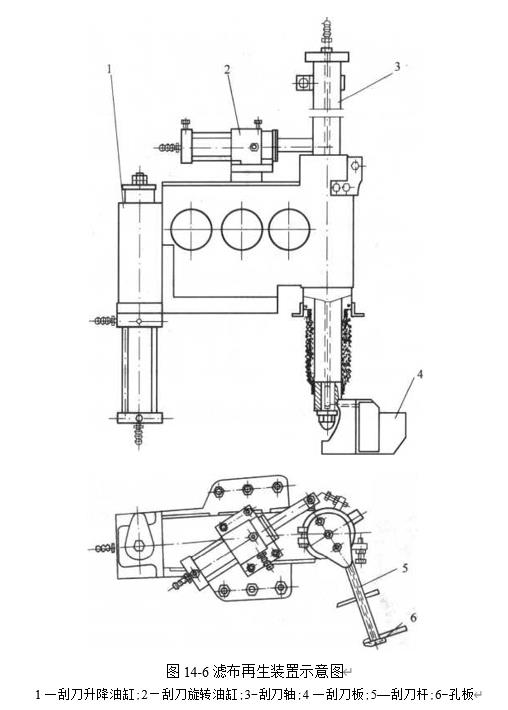

采用濾布再生裝置，除去殘余物料。下卸料離心機當采用 機械刮刀卸料時,應防止刮壞過濾介質，刮刀與過濾介質之間須 保持一定間隙。這就造成每次刮完料后,總會有3~5mm的殘 余物料層留在過濾介質上,隨著刮料次數的增加，殘余物料層變 得越來越密實，如不及時清除，將會直接影響過濾速度。增設濾 布再生裝置就可以輕易除去這層殘余物料。圖14-6所示為 SXY-1000型離心機的濾布再生裝置。
