快速過濾池的原型構造是怎樣的

圖7-16所示的重力式快速過濾池，是以池內自由水面的水位與排水管水位的水頭差作為過濾推動力的。

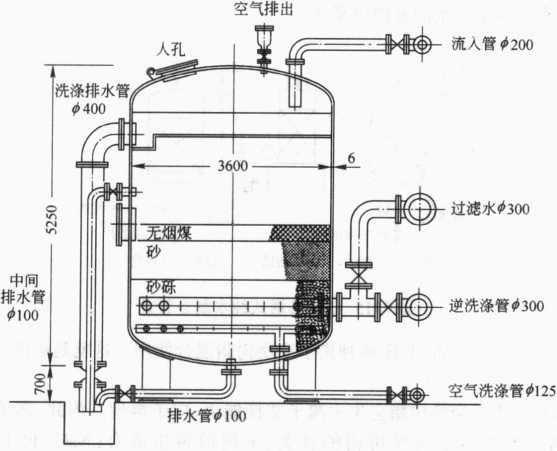

圖7-17所示的加壓式快速過濾罐具有密閉結構。其優點在于只要提高流入壓力，就能補償過濾損失水頭，而不必像重力式那樣必須增大過濾池的高度。

無論重力式還是加壓式，均應按時洗滌濾層，使之再生，恢復過濾能力。重力式在洗滌前，先關閉流入閥和過濾水（濾液）閥。然后打開洗滌排水閥，使池內水逐漸排出，直至池內水面降到洗滌排水溜槽為止。接著，打開表面洗滌閥，啟動表面洗滌泵;再打開逆洗閥、啟動逆洗泵。在洗滌過程中，從濾層流出的洗滌排水經過洗滌排水溜槽和洗滌排水管流出池外。有效洗滌時間約5~10min,若將開閉閥門等輔助時間算在內，則洗滌共需15-25min_o

加壓式快速過濾罐的洗滌，除用逆洗水洗滌外，還用空氣洗滌。
