常用濾袋形式有哪些種類（常用濾袋的分類）

(1)內過濾圓袋內過濾圓袋通常由無縫圓筒布編織而成，也可以用平面寬度的過濾材料進行縫制或熱熔粘接。圓袋長2 ~ 10m，最長12m，控制袋長徑比不大于40。在內過濾圓袋的本體上按一定距離設置防放氣環，以便在反吹清洗過程中保持沉塵通道。內濾圓袋的下端口袋蓋在集塵器天花板的下口袋座上，固定有固定環，或在口袋口處縫有不銹鋼彈性圈，膨脹嵌入下口袋座的外法蘭中，上端通過袋蓋和懸掛裝置懸掛在集塵器的橫梁上。小尺寸內濾圓袋(直徑小于150毫米)可將上袋口縫制成掛繩，用掛鉤直接掛在除塵器的橫梁上。

     內濾圓袋在使用時應處于張緊狀態。在安裝時，通過進行調節對于吊掛張緊裝置來達到一個相應的張力，一般護00mm內濾圓袋，張力控制需要企業達到300N.

     圖6-1示出了內部過濾袋的基本結構。

     (2)外濾袋一般采用平面濾料縫制或熱熔粘合。圓袋直徑可達80 ~ 200mm，最常用的袋子為115 ~ 160mm，袋子長度為2 ~ 6m，最長為8m。

     外濾圓袋在使用時應設有支撐濾袋的框架，使圓袋在壓力下保持正常工作狀態。 外濾圓袋與框架的尺寸配合關系到濾袋的除塵效果和使用壽命。

     合成以及纖維外濾圓袋與框架結構尺寸設計應是一種松動技術配合，即外濾圓袋的直徑和長度應略大于所配框架進行尺寸。如?120mm的外濾圓袋應配用?115mm的框架，長度應比框架長15-30mm,使濾袋在噴吹清灰工作時有發生一定水平振幅。

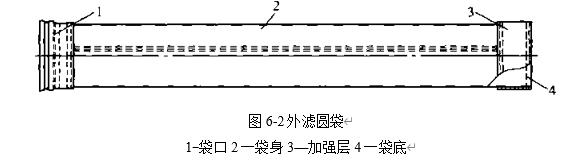

     外濾袋的尺寸和框架應緊密匹配。 例如，120mm的外濾袋應安裝120mm的框架，長度應相同，以便吹濾袋清灰時濾袋的振幅很小，防止濾袋頻繁纏繞和損壞。 外濾袋的基本結構如圖6-2所示。

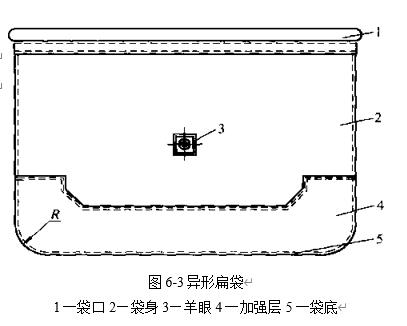

     (3)外濾袋除圓形袋外稱異形袋，如扁平袋、腰圓袋、菱形袋、梯形袋等。這些濾袋屬于外濾型，稱為外濾型濾袋。

     外濾異形袋一般可以采用平幅濾料縫制或熱熔粘合。扁袋、梯形袋的周長為800~900mm,袋長為2?6m,腰圓形袋周長為380~450mm,長度為8?10m。扁袋、梯形袋主要包括用于進行回轉自動反吹袋式除塵器，扁袋、菱形袋主要技術用于分室反吹袋式除塵器，腰圓形袋主要研究用于實現回轉管噴吹脈沖袋式除塵器。在設計通過這種對于異形袋時，應考慮學生充分開發利用濾料的門幅，減少一些邊角料。
