什么是玄武巖纖維和陶瓷纖維（簡(jiǎn)述玄武巖纖維和陶瓷纖維）

玄武巖纖維

玄武巖纖維是采用玄武巖、輝綠巖與角閃巖類火成巖熔融后，經(jīng)過(guò)噴絲孔拉制而成的。

玄武巖纖維成分見(jiàn)表3-14_o

玄武巖纖維成纖溫度在1300?1450弋。由于玄武巖玻璃化速度比玻璃更快，相比玻璃纖維生產(chǎn)較難控制。

玄武巖纖維耐熱性高達(dá)700T,彈性模量達(dá)78~90GPa,在耐溫、彈性模量方面優(yōu)于玻璃纖維，織造性能良好。玄武巖纖維耐化學(xué)性能良好，其耐酸與抗蒸氣穩(wěn)定性方面優(yōu)于玻璃纖維，屬一級(jí)水解。

陶瓷纖維

陶瓷纖維主要有氧化鋁纖維、莫來(lái)石纖維、繭青石纖維、碳化硅纖維等。

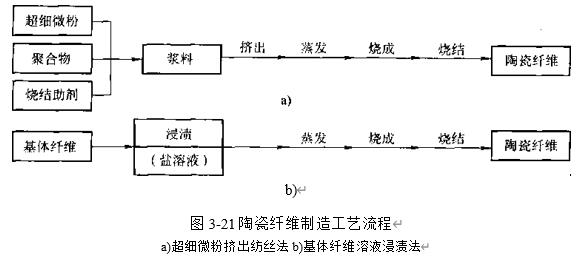

陶瓷纖維制造方法有兩條技術(shù)路線：一是將陶瓷材料在玻璃態(tài)高溫熔融、紡絲、冷卻固化而成，或通過(guò)紡絲助劑的作用紡成纖維經(jīng)高溫?zé)Y(jié)而成；二是利用含有目標(biāo)元素裂解可得到目標(biāo)陶瓷的先驅(qū)體，經(jīng)干法或濕法紡得纖維高溫裂解而成。應(yīng)用前一條路線制備陶瓷纖維的有熔融拉絲法、超細(xì)微粉擠出紡絲法和基體纖維溶液浸渣法，而釆用后一種路線制備陶瓷纖維的有溶膠一凝膠法和有機(jī)聚合物轉(zhuǎn)化法。這兩條技術(shù)路線的工藝流程如圖3-21所示°
