實驗用袋式除塵器流場分析報告（詳解袋式除塵器流場分析）

流場分析

初始數據

工作溫度:31℃;處理風量:1000~2000Nm3/h;除塵器室數:2;濾袋數量:單室12個，共計24個；方案設計圖見圖1所示。

建模及網格劃分

本除塵器為對稱設計，因此采用對稱面邊界條件設置進行建模，以減少模型網格數量、增加運算速度；濾袋邊界條件采用多孔介質中的多孔階躍(porous jump)。

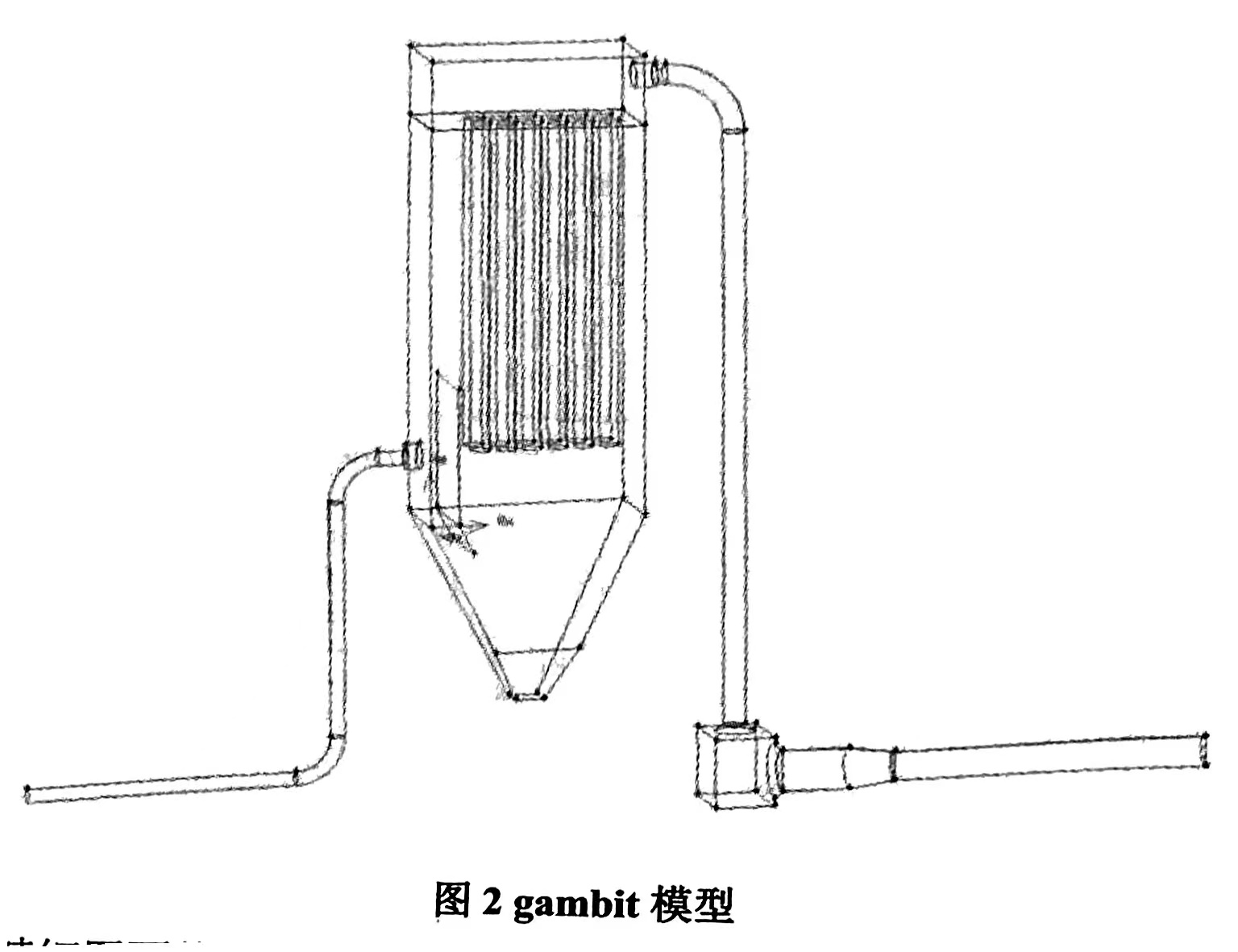

采用gambit軟件建模、劃分網格并指定邊界條件，模型見圖2所示。

網格劃分采用精細四面體網格， Skewness最大值為0.79，比常規界限值0.9低很多，網格質量好；網格數為492萬，在進出風管段進行網格加密。根據經驗，這樣規模的除塵器492萬的網格量已足夠精細，通過嚴格監控進出口壓力、速度指標和殘差值的收斂性，保證正常收斂，可認為符合網格無關條件。
